扼流線圈電感根據干擾和信號的傳輸方式來進行區分，之前出現的片狀鐵氧體磁珠和片狀三端子電容器是利用干擾頻率比信號頻率稍高的原理，將之作為低通濾波器來選擇性地消除干擾。共模扼流線圈雖然也是干擾濾波器，但其原理是根據傳導方式的不同來區分干擾和信號，而非頻率的差別。
扼流線圈電感是僅對共模電流作用的靜噪濾波器
扼流線圈是利用上述共模和差模的傳導方式區分噪聲和信號的靜噪濾波器。一句話概括，即為僅作用于共模的濾波器。
扼流線圈電感的工作原理

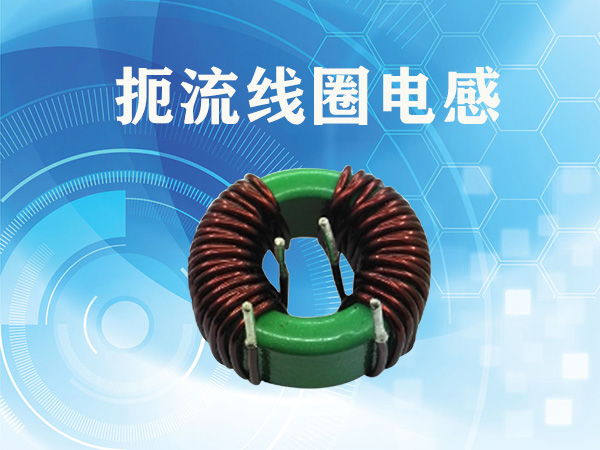

扼流線圈是將2根導線纏繞在一個磁芯上（高頻使用時是鐵氧體磁芯）。如此就有4個接頭。兩個纏繞方向互為反向。當共模電流通過這種線圈時，各線圈因電磁誘導現象產生磁通量，但因產生的磁通量方向相同，從而彼此增強，電感性能得以提高。而當線圈中通過差模電流時，因產生的磁通量方向相反，磁通量相互抵消。由此電感對差模電流的作用消失。如此，形成在共模扼流線圈中電感對差模沒有作用，僅對共模作用的濾波器。
扼流線圈電感的優點
扼流線圈有2個優點。
①即使信號和噪聲的頻率重合，只要傳導方式不同，就能清除噪聲。
?、诩词雇ㄟ^差模大電流，也不會出現磁芯飽和從而導致性能下降
扼流線圈最大的特點就是不用借助頻率就能分離噪聲和信號。最近高速差動傳遞作為電子設備信號傳遞方法使用的情況不斷增加。USB、SATA、HDMI是高速差動傳遞的代表。高速差動傳輸線中的信號頻率很高，故而無法像鐵氧體磁珠那樣，利用頻率區分噪音和信號的濾波器無法將之適當分離。若是重視對信號的影響，就無法清除噪聲；若是重視清除噪聲，則一部分信號也會衰減，影響信號的質量。共模扼流線圈是根據傳遞方式分離信號和干擾，因此即使通過高速信號，只要是差模，就不會造成影響。高速差動傳輸線中的信號只有原則差模，此處構成干擾的主要是共模，因此通過使用共模扼流線圈，可在不影響高速信號的情況下有效消除共模干擾。
想要了解更多扼流線圈，歡迎咨詢！
