電感是衡量線圈產生電磁感應能力的物理量。給一個線圈通入電流，線圈周圍就會產生磁場，線圈就有磁通量通過。通入線圈的電源越大，磁場就越強，通過線圈的磁通量就越大。實驗證明，通過線圈的磁通量和通入的電流是成正比的，它們的比值叫做自感系數，也叫做電感。屏蔽共模電感與一般的非屏蔽共模電感作用不一樣，一般的共模電感在電路中是不帶屏蔽的，使用起來了在電路中電感起不到想要的效果，屏蔽共模電感能夠屏蔽掉一些電路中電流的不穩定性，很好的起到阻隔的作用，屏蔽電感完整的金屬屏蔽體將帶正電導體包圍起來，在屏蔽體的內側將感應出與帶電導體等量的負電荷，外側出現與帶電導體等量的正電荷，如果將金屬屏蔽體接地，則外側的正電荷將流入大地，外側將不會有電場存在，即帶正電導體的電場被屏蔽在金屬屏蔽體內。

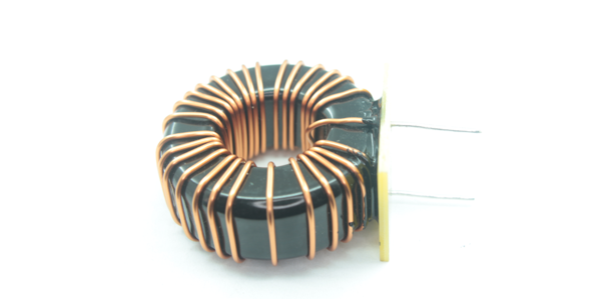

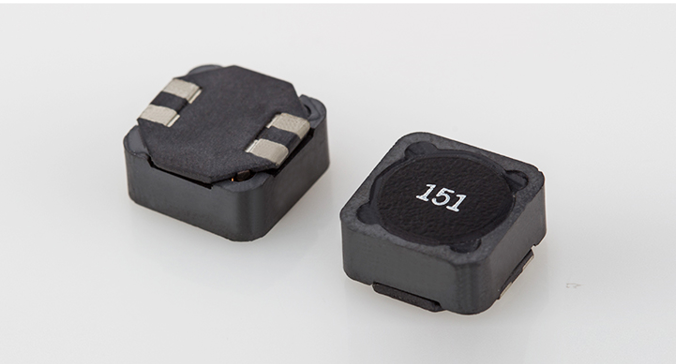

屏蔽電感外面帶有磁屏蔽罩，屏蔽抗EMI效果好，減小電感對外界的電磁干擾，削弱電路產生的電磁場對其他元件產生的干擾作用。非屏蔽電感外面沒有帶磁屏蔽罩子，體積小，表面粘著類型，易表面貼裝。外觀和尺寸符合EIA標準，不同尺寸規格可供選擇。優良的耐焊接性及耐熱性，適用于一般焊接及回流焊，更好的頻率特性，非屏蔽鐵氧體磁芯構造，成本較低。屏蔽電感和非屏蔽電感其實就是一個為開磁路,一個為閉磁路,所謂閉磁路指的是整個閉合磁路都由磁性材料組成，開磁路指的是磁路中有明顯的空氣間隙。
